مصنع الصلب التابع لشركة Elma البولندية (بجهد 31.5 كيلو فولت/ 100 ميجافولت)
احتياجات العميل
فرن القوس الكهربائي (EAF) هو نوع من الأفران الكهربائية التي تستخدم الحرارة من القوس الكهربائي لصهر المعادن، حيث أن خصائص حمل تشغيل فرن القوس الكهربائي هي عدم وجود حمل خطي وتغير زمني قوي، مما يسبب العديد من مشاكل جودة طاقة النظام مثل وميض وتذبذب جهد الشبكة، ومكون التسلسل السلبي الكبير، والمزيد من التوافقيات، وانخفاض عامل القدرة لشبكة الطاقة.
ويعتمد مصنع الصلب CMC التابع لشركة إلما البولندية جهد 31.5 كيلو فولت/105 ميجا فولت أمبير مكثفًا كهربائيًا عالي الجهد مع هيكل شحن علوي. كما تجدر الإشارة إلى أنه في الماضي، كان يتم استخدام مكثف ثابت لتعويض الطاقة التفاعلية في الموقع، وكانت هناك مشاكل في جودة الطاقة مثل انخفاض معامل القدرة والوميض المفرط.
الحل المقدم من شركة RXPE

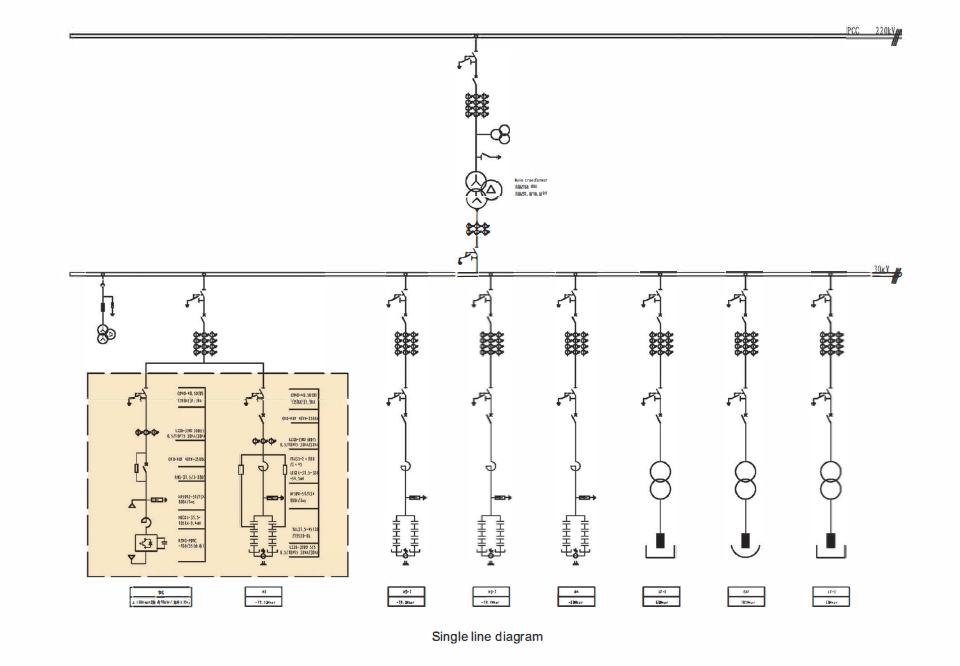

وفقًا لتحليل البيانات والتأكد من المؤشرات الفنية، تم استخدام الجهاز المتصل بدلتا (31.5 كيلو فولت/ 100 ميجافولت أمبير) مدمجاً مع معدات التعويض الثابتة FC لتعويض الطاقة التفاعلية والتوافقيات واختلال الجهد وتقلبات جهد الشبكة في عملية صهر أفران القوس الكهربائي في الموقع، والمعالجة الشاملة لمشكلات جودة الطاقة مثل الوميض.

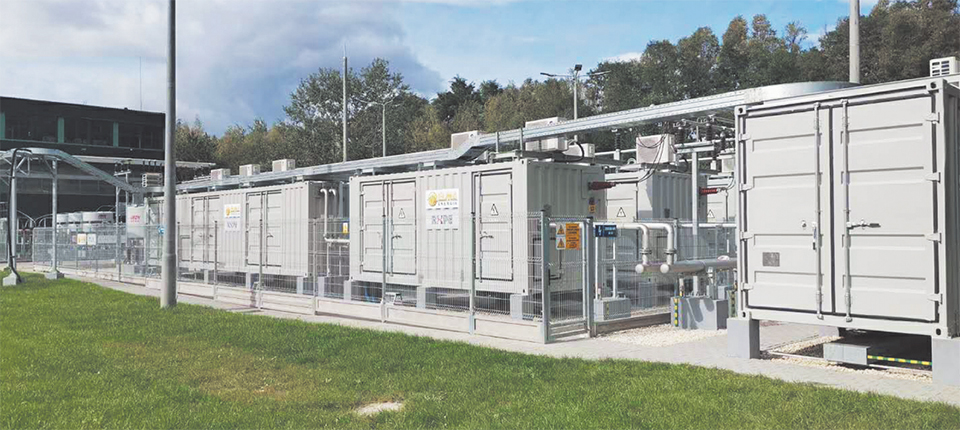

ويتميز جهاز SVG ذو وصلة دلتا 31.5 كيلو فولت/100 ميجا فولت أمبير المستخدم في المشروع بهيكل حاوية خارجية، بما في ذلك 6 حاويات طاقة وحاوية واحدة لنظام التحكم وتبريد بالمياه. ويعتمد بنك صمام الطاقة على نظام تبريد بالماء، والذي يوفر ظروف تبديد حرارة جيدة لخزان صمام الطاقة ويضمن تشغيل أكثر أمانًا واستقرارًا للمعدات.
أداء كبح الوميض (منع الوميض) وتصحيح معامل القدرة
منع الوميض

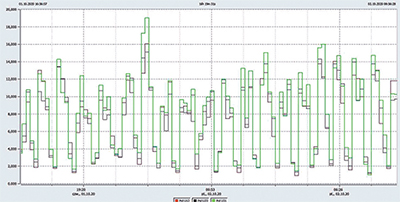

الشكل 1 PST لجهد 31.5 كيلو فولت، بدون جهاز التحكم الثابت

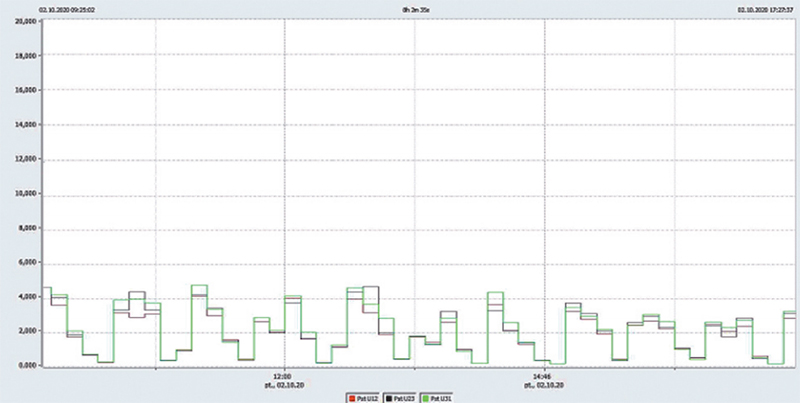

الشكل 2 PST لجهد 31.5 كيلو فولت، مع تشغيل وحدة التحكم الثابتة
وانخفضت القيمة القصوى لجهد شبكة الطاقة PST إلى حوالي 5.0، وبلغت قيمة PLT حوالي 3.12، كما انخفضت قيمة PLT لخط الناقل 220 كيلو فولت (قيمة محتملة 95 بالمائة) إلى حوالي 0.649.
معايير الأداء
قبل بدء تشغيل مولد فار الثابت SVG
بعد تشغيل مولد فار الثابت SVG
معدل الكبت (المنع)
31.5kV PST 31.5 كيلو فولت PST (القيمة القصوى)
19.0
5.0
3.8
31.5 كيلو فولت PLT (القيمة القصوى)
10.9
3.12
3.49
220 كيلو فولت PLT (قيمة الاحتمال 95 %)
2.064
0.649
3.18
أداء تصحيح معامل القدرة

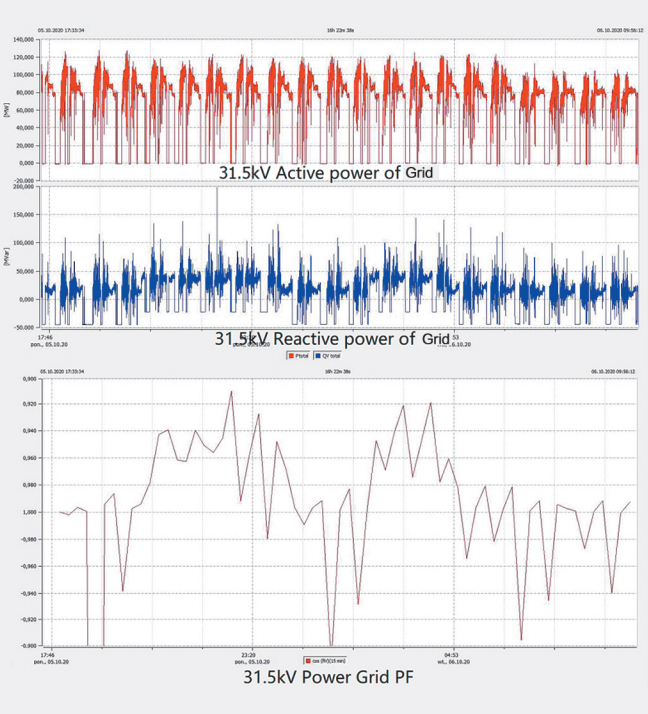

الشكل 3
القدرة النشطة والقدرة التفاعلية والترددات الثابتة
في حالة عدم التشغيل للمولد SVG

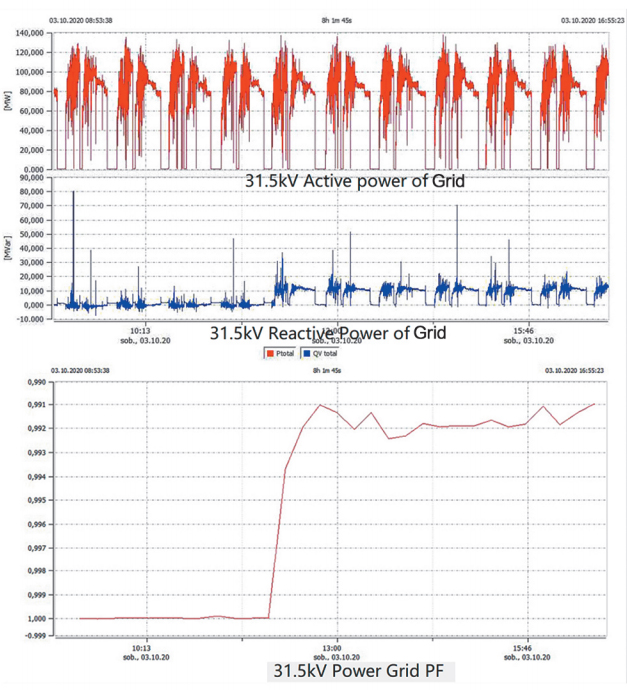

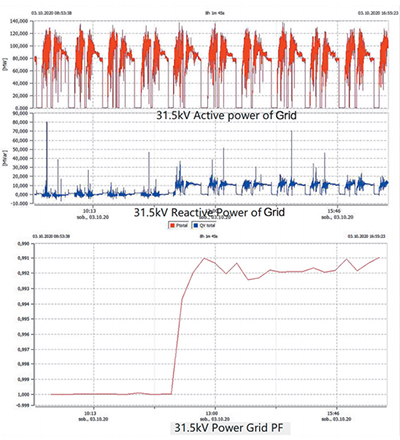

الشكل 4
القدرة النشطة والقدرة التفاعلية والترددات الثابتة
في حالة التشغيل للمولد SVG
الفوائد التي حصل عليها العميل
خففت وحدة التبريد المائي في حاوية تبريد بالمياه 31.5 كيلو فولت/100 ميجا فولت أمبير من شركة RXPE بشكل فعال من مشاكل جودة الطاقة المتعددة أثناء إنتاج الصلب الكهربائي في مصنع الصلب CMC Zawiercie في بولندا.
انخفضت قيمة PLT من 2.064 إلى 0.649 على نقطة PCC 220 كيلو فولت أثناء الشبكة في الإنتاج، وهي تتوافق تمامًا مع المتطلبات الفنية المنصوص عليها في الاتفاقية الفنية التي تنص على أن قيمة PLT (قيمة احتمال 95 بالمائة) لا تتجاوز 0.8. ويمكن أن تصل نسبة كبح الوميض إلى 3.18 باستثناء حالة الوميض في خلفية الشبكة.
عامل القدرة على نقطة 220 كيلو فولت PCC أكبر من 0.95 (tanφ<0.3)، وهو يتوافق تمامًا مع المتطلبات المنصوص عليها في الاتفاقية الفنية وهي tanφ<0.4.
بعد تشغيل SVG، تتوافق التوافقيات وعدم اتزان الجهد على نقطة 220 كيلو فولت PCC بشكل كامل مع متطلبات الاتفاقية الفنية.
