شركة State Grid الصينية (SGCC) هي واحدة من أكبر الشر كات في الصين ولديها أكثر من 20 شبكة أقليمية. شبكة الكهرباء Liaoning هي واحدة من العديد من الأحمال الصناعية الثقيلة. محطة التحويل Donganshan 200 كيلو فولت، الواقعة في مقاطعة Liaoning، هي من محطات التغذية النموذجية للمصانع الصناعات الثقيلة ومناطق السكنية العادية التي تحتاج إلى الطاقة الكهربائية المستقرة.

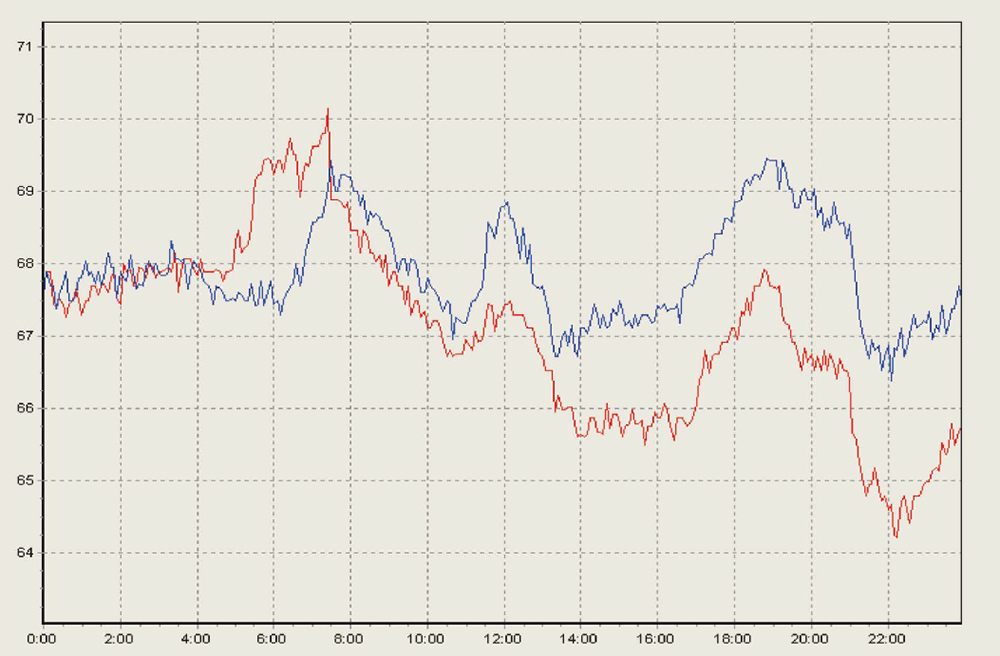

هذه الأحمال الثقيلة عشوائية على طول اليوم، وتتسبب في تذبذبات للجهد كبيرة، وكما هو ملاحظ خلال 24 ساعة فغن منحنيات الجهد موضحة في الأعلى. الفرق بين الجهد العلوي والسفلي خلال اليوم يصل إلأى 10% من الجهد الاسمي، وهذا يسبب المشاكل في المناطق السكنية المتجاورة.

وفقاً لدراسة النظام بشكل مشترك مع SGCC، اقترحنا لتوصيل المباشر بـ 66 كيلو فولت للمعوضات الإستاتيكية SVC والتي نتوقع أنها سوف تحل مشاكل الجهد.

سعة المعوضات الثابتة SVC صممت في النهاية جهاز تحكم بالثايرستور بدائرة المحاثة (TCR) ودائر المكثف والمحاثة (FC) و تفرعات MSC الموجودة والتي يتم التحكم فيها بواسطة نظام C&P.

نتائج هذا المشروع في صمام المعوضات الإستاتيكية SVC لمحطة Donganshan وأصبحت أول صمامات ثايرستور بجهد 66 كيلو فولت في الصين.

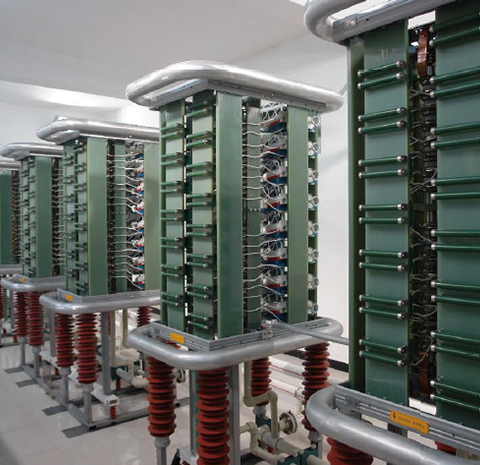

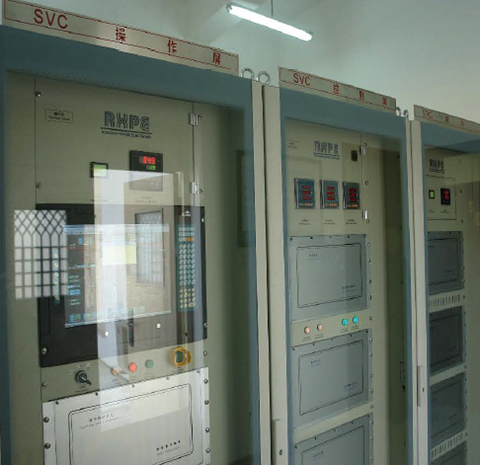

صمامات الثايرستور (TCR) والمعتمدة على ثايرستورات (LTT) والتصميم كمخطط عمودي بطريقة التبريد بالهواء والماء. مضخات التبريد الاحتياطية وأنظمة التحكم والحماية الإحتياطية التي صممت لتحقيق الاستقرارية العالية والصيانة السهلة. نهج التحكم الرئيسي للمعوضات الإستاتيكية SVC صمت كنهح للجهد الثابت للحفاظ على الجهد المستقر عند قضيب التوصيل 66 كيلو فولت.

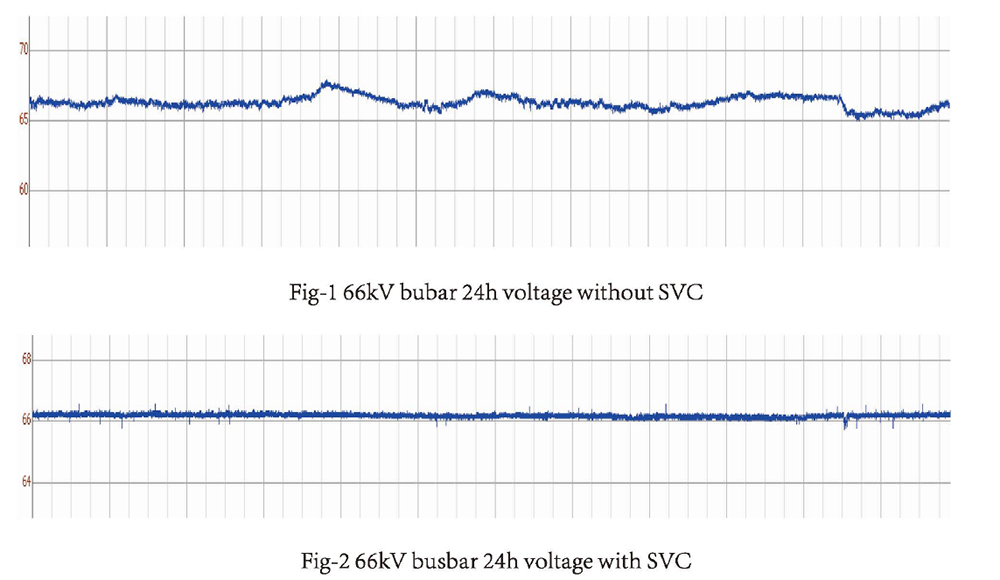

المعوضات الإستاتيكية SVC لمحطة تحويل Donganshan ضبطت في سنة 2009، حيث قامت SGCC بقياس القيم ومقارنة خلال 24 ساعة لكلاً من قضبان التوصيل 220 كيلو فولت و66 كيلو فولت في محطة التحويل، المناطق السكنية المجاورة لن تشتكي من عدم إتزان الجهد مرة أخرى من المصدر.
